        真空泵系列
        SZ系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性,不溶于水,不含有固體顆粒的氣體,以便在密閉容器中形成真空和壓力。但吸入氣體允許混有少量液體它被廣泛運用于機械、石油化工、制藥、食品、制糖工業及電子領域。
        產品中心

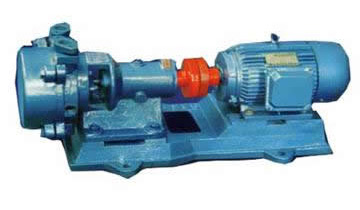

        SZB水環真空泵


        產品概述

        SZB型真空泵是懸壁式水環真空泵,可供抽吸空氣或其它無腐蝕性,不溶于水,不含固體顆粒的氣體,吸入壓力為-0.086MPa。被廣泛用于機械、石油、化工、制藥、食品等工業及其它領域,特別適合寺做大型水泵引水用。

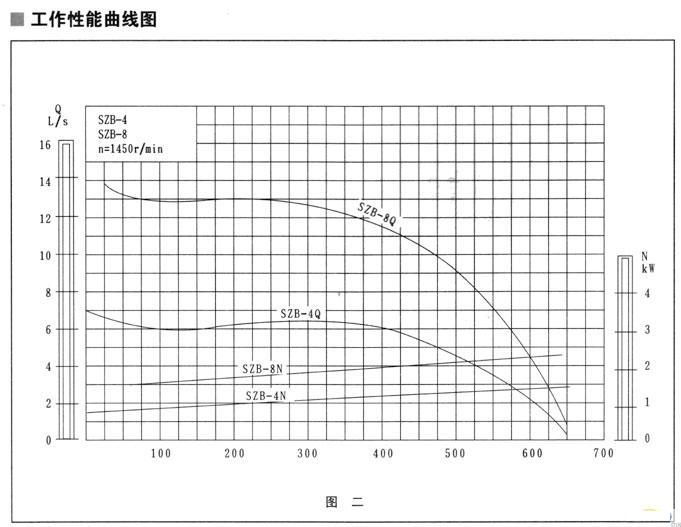

        SZB水環式真空泵(性能參數):
        型 號 排氣量Q 毫米汞柱(mmHG) 大真空度 轉數r/min 電機功率 口徑 泵重(KG)
        m3/h L/S
        進
        SZB-4 19.8 5.5 440 80% 1450 1.5 ZG1″ ZG1″ 42
        14.4 4 520
        7.2 2 600
        0 0 650
        SZB-8 38.2 10.6 440 80% 1450 2.2 ZG1″ ZG1″ 45
        28.8 8 520
        14.4 4 600
        0 0 650
        :

        注:
         1、真空度從40%到90%或壓力從0.05MPa到0.15MPa的吸排氣量隨著供水量的大小 ,葉輪與側蓋的間隙大小而變化,葉輪與側蓋的間隙大小而變化,特別是流量較小時,如果調整不準確更容易引起偏小
         2、表內數值是在下列條件下得出:①水溫15℃; ②空氣20℃; ③氣體相對溫度70%;④大氣壓力0.1013MPa
         3、表內性能偏差不超過5%

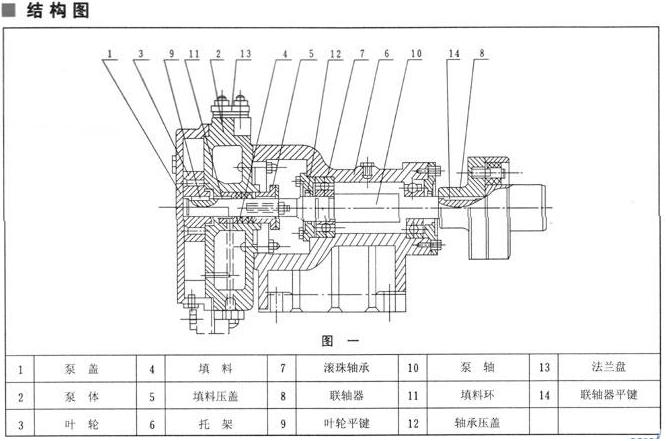

        結構圖

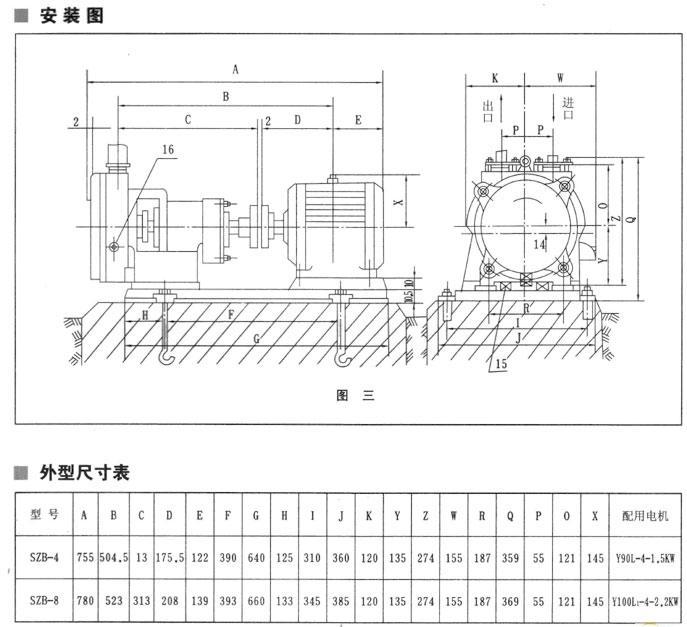

        SZB水環式真空泵(安裝尺寸):

        安裝說明

        設備須根據圖三進行安裝
        1.真空泵用來作水泵引水用時,其安裝位置與水泵之間距離要寬敞一些,以便水泵和真空泵檢修時方便。
        2.真空泵的吸氣管道不可有漏氣現象。其地基尺寸以安裝圖或以實物測量進行施式。

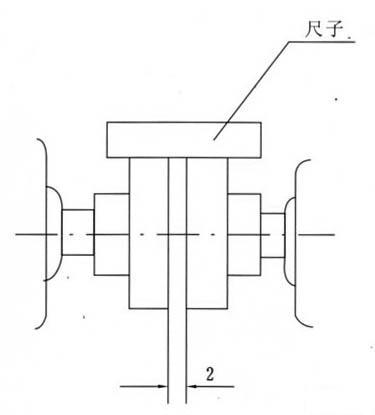

        3.真空泵軸與電機軸須保持水平,不允許有不同心的現象(詳見圖四)?;A必須結實可靠。灌入水泥后,干至48小時,重新檢查安裝是否有變化,然后將底腳螺栓擰緊,不可有松動現象。

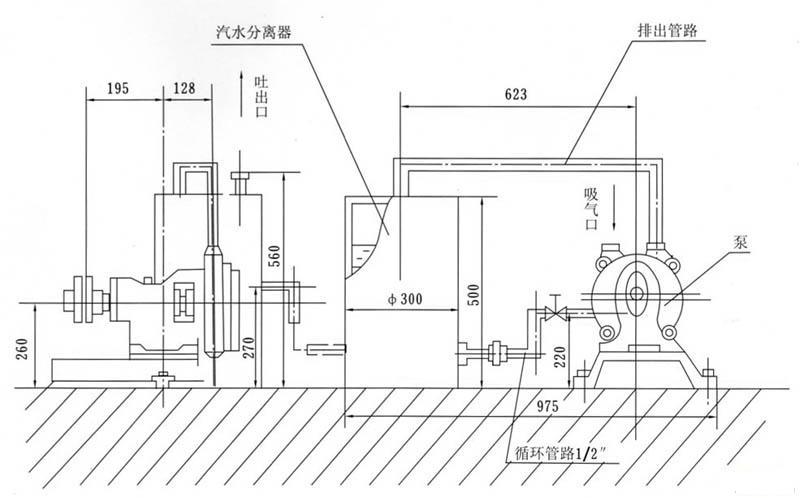

        4.如須安裝汽水分離器時可參看圖五。



        圖四



        圖五

        使用維護說明
              1、真空泵啟動前,須檢査電機旋轉方向是否與泵的旋轉方向相符。啟動真空泵后,檢査填料壓緊程度是否適當(填料不宜過緊,正常壓緊填料能使泵中的水成滴的向外漏出)軸承運轉、潤滑是否正常。
               2、真空泵啟動后,從泵上的冷卻管(安在泵體側面的螺絲孔)(16)灌入冷卻水,有汽水分離器者可從汽水分離器注入。供水量大小對泵的真空泵、抽氣量以及功率消耗均有影響,因此供水管的尺寸應嚴格控制在規定范圍內,使壓力在.Mpa左右為宜,因此在供水管路上應裝有閥門來調節供水量度大小。
              3、真空泵正常運轉時,須檢査是否有振動,細聽泵內是否有雜聲、并測定填料函和軸承溫度(正常軸承溫度不得比環境溫度高出35℃但工作溫度不得超過70℃)如果溫度超高應立即停車檢查原因。
              4、真空泵作為水泵引水用時,其運轉期間將水泵內的空氣全部吸出,直到將水泵內吸出水來以后,即開動水泵, 待水泵正常工作后將真空泵停車,并將吸氣管路的閥門關閉。
              5、真空泵停車須按下列順序。
        1)關閉進氣管路上閘閥。
        2)關閉供水管路上的閘閥,停水后不宜立即停泵,應使泵繼續運轉1-2分鐘,排出部分工作液。
        3)關閉電動機。
        4)如果停車時間超過一天,須將泵體底部的螺塞打開將泵體內水放凈。
             6、泵在下列條件下使用時,應加裝附屬設備。
        1)被抽除空氣或氣體中含有灰塵,必須在進氣管上安裝過濾器。
        2)被抽氣體中含有大量蒸汽時,必須在進氣管前加裝冷凝器。
        3)抽除帶有腐蝕性氣體時,在進入泵前,必須進行中和。
        4)被抽除的氣體或空氣的溫度超過35℃,在進入泵前必須經過冷卻裝置,以保證它的溫度不超過35℃。
        5)被抽除的氣體或空氣中含有大量液體時,必須在泵的進氣管前裝置分離器。
        6)泵的起動電流往往超過電機額定電流幾倍,必須配用起動開關。
