水環式真空泵簡易安裝實物圖

水環式真空泵簡易安裝實物圖

水環式真空泵需要循環水做密封介質，如果進水口直接接自來水管，會(huì )造成水資源的浪費，且不利于環境保護。那么水環式真空泵如何安裝比較好？

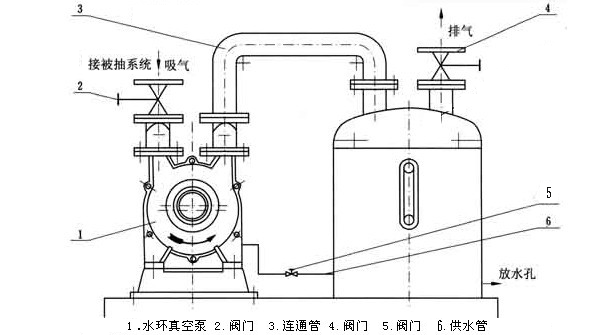

                                                             水環式真空泵安裝設計圖


                       水環式真空泵安裝實物圖

如實物圖所示，水環真空泵右側的進氣口連接被抽系統，所抽氣體及循環水由右側出口排出，循環水進入水箱，然后通過中間較細的進水管進入泵體，為真空泵提供水源；而氣體則直接排入大氣（如所抽送的氣體需要回收或者具有污染性，需另行設計方案）。

如用戶對產品選型或者方案設計存有疑問，歡迎來電咨詢！感謝你對上海民泉泵業的支持，上海民泉主要產品有：旋片式真空泵，塑料隔膜泵，管道離心泵等，歡迎選購~
