塑料隔膜泵常用配件-四氟球和球座

來源：互聯網   發布日期：2017/9/4

球和球座是隔膜泵的易損配件，塑料隔膜泵所配的球和球座材質默認為聚四氟乙烯。

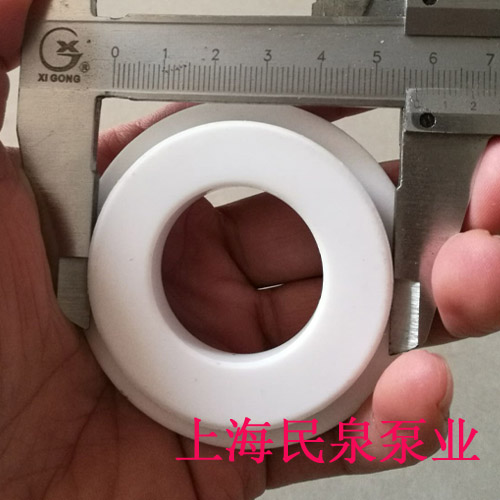

                                   上圖為QBY-25/40塑料隔膜泵球座

四氟球座尺寸：內徑32mm，卡槽57mm，外徑67mm，厚度11mm（手工測量，誤差1mm）

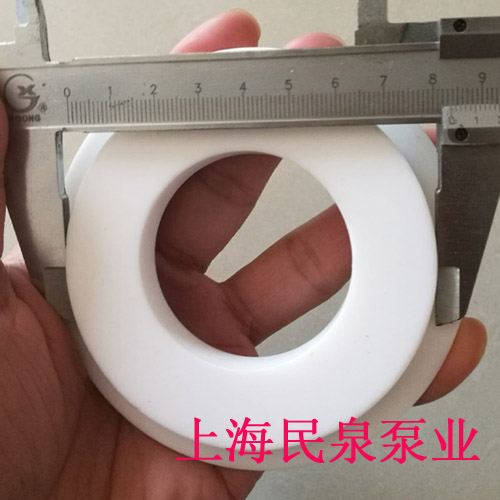

         上圖為QBY-50/65塑料隔膜泵球座
四氟球座尺寸：內徑48mm，卡槽81mm，外徑90.5mm，厚度15mm（手工測量，誤差1mm）

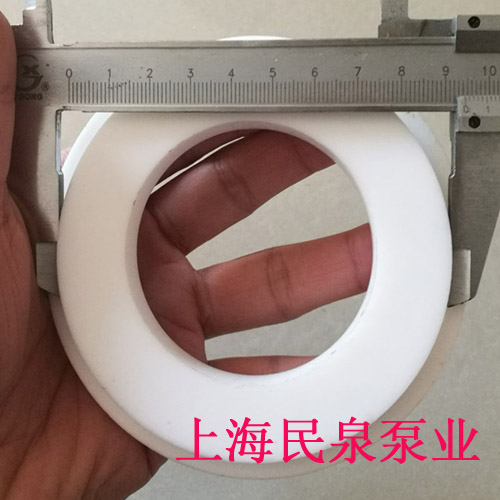

    上圖為QBY-50/QBY-65球座（金屬泵）
四氟球座尺寸：內徑47mm，卡槽83.5mm，外徑99.5mm，厚度14mm（手工測量，誤差1mm）

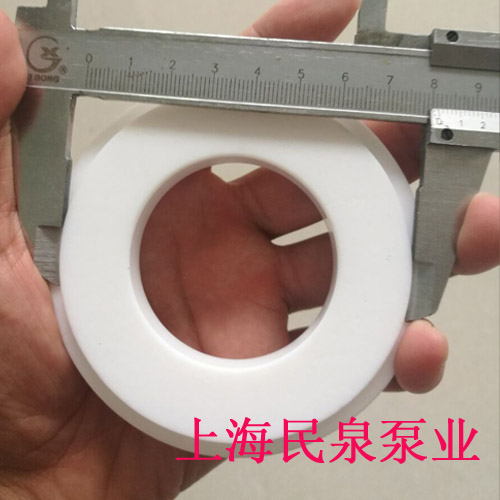

       上圖為QBY-80/100隔膜泵球座
四氟球座尺寸：內徑60mm，卡槽94mm，外徑108mm，厚度15mm（手工測量，誤差1mm）

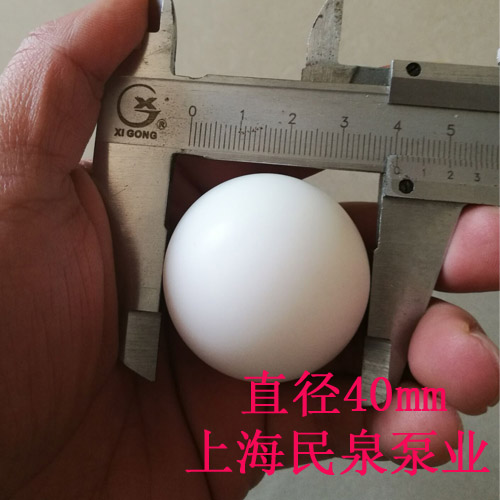

         上圖為QBY-25/40四氟球

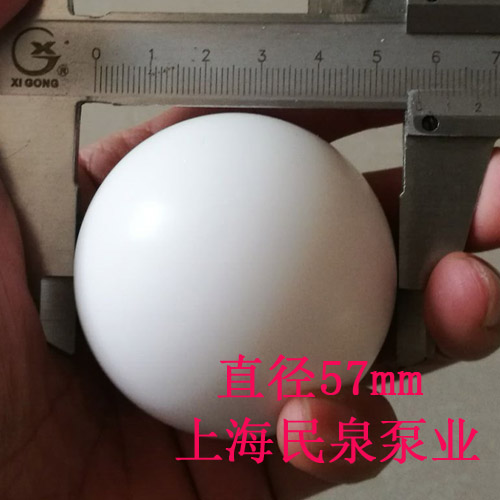

         上圖為QBY-50/65四氟球

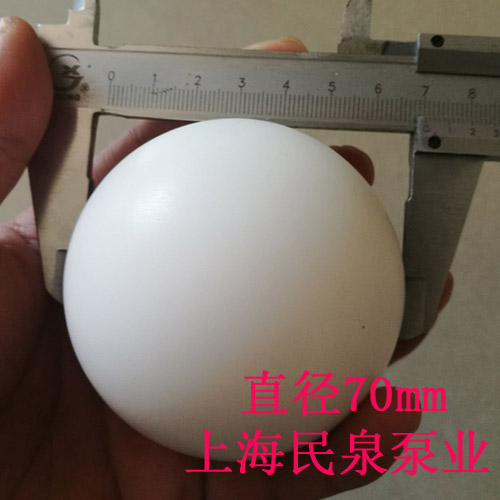

         上圖為QBY-80/100四氟球
