隔膜泵系列

QBY系列氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡?？捎糜谑?、化工、電子、陶瓷、食品、紡織等行業領域。

產品中心

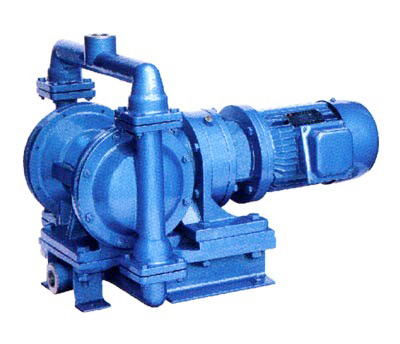

DBY電動隔膜泵

產品介紹
性能參數/型號意義
產品結構/安裝尺寸
故障原因及排除方法

一、產品概述:

DBY型電動隔膜泵，可取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業

二、主要用途:

1、各種劇毒、易燃、易揮發液體。

2、各種強酸、強堿、強腐蝕液體。

3、可輸送較高溫度的介質 。

4、作為各種壓濾機前級送壓裝置。．

5、熱水回收及循環。

6、油罐車、油庫、油品裝卸。

7、泵吸泡菜果醬、土豆泥、巧克力等。

8、泵吸油漆、樹膠、顏料粘合劑。

9、各種瓷器釉漿水泥灌漿灰漿泥漿。

10、各種橡膠漿乳膠、有機溶劑、填料。

11、用泵為油輪駁船清倉吸取倉內污水及剩油。

12、啤酒花及發酵粉稀漿、糖漿、糖蜜。

13、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。

14、各種特殊介質的吸送。

三、技術參數：

流量：0 -20m3 /h；

揚程： 30m ；

功率：0.37-4kw；

轉速：1450r/min；

口徑：10 -100mm ；

溫度：-15-+ 120℃ ；

型號意義：

性能參數

型號	泵		流量M3/h	揚程 M	吸程 M	配備功率 KW	使用溫度℃			配備減速機型號
型號	進口	出口	流量M3/h	揚程 M	吸程 M	配備功率 KW	鑄鐵	不銹鋼	鋁合金	配備減速機型號
DBY-10	絲扣	3/8"	0.5	40	3	0.55	100	150	80	XWD0.55-2-35
DBY-15	絲扣	1/2"	0.75	40	3	0.55	100	150	80	XWD0.5-2-35
DBY-25	25	25	3.5	40	4	1.5	100	150	80	XLD1.5-3-35
DBY-40	40	40	4.5	40	4	2.2	100	150	80	XLD1.5-3-35
DBY-50	50	50	6.5	40	4.5	4	100	150	80	XLD2.2-3-35
DBY-65	65	65	8	40	4.5	4	100	150	80	XLD2.2-3-35
DBY-80	80	80	16	40	5	5.5	100	150	80	XLD3-3-35
DBY-100	100	80	20	40	5	5.5	100	150	80	XLD3-3-35

幾種隔膜材料特性

隔膜品種介質種類	丁睛橡膠	氯丁橡膠	氟橡膠	聚四氟乙烯	食品橡膠
發煙硝酸	×	×	△	△
濃硝酸	×	×	△	△
濃硫酸	×	×	○	△
濃鹽酸	×	△	△	△
濃磷酸	×	△	△	△
濃醋酸	×	×	×	△
濃氫氧化鈉	○	○	△	△
無水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀鹽酸	×	○	△	△
稀磷酸	×	×	△	△
稀氫氧化鈉	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙銅	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋烯乙酯	×	×	×	○
醚	×	×	×

注：○——壽命較長、△——壽命一般、×——不可用，本表僅從耐腐性考慮，因聚四氯乙烯彈性比橡膠差，故實際使用壽命因壓力，泵行程雜質等因素影響而異。食品橡膠專用于食品飲料行業。

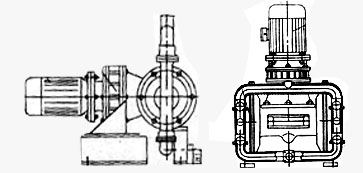

一、產品結構圖

二、主要零件名稱及材質

編號	名稱	材質	數量
1	電機		1
2	聯軸器	HT200	2
3	六角彈性塊	氯丁橡膠	1
4	偏心輪	HT250	2
5	連桿	ZG	2
6	減速箱		1
7	螺栓	Q235-A	4
8	開口銷	Q235-A	2
9	活塞銷	A3	2
10	活塞	無縫管兩端焊接	2
11	缸套	HT200	2
12	油杯		2
13	螺栓	Q235-A	16
14	隔膜	丁晴橡膠氯丁橡膠	4
15	出水管	鋁合金	1
		鑄鐵
		不銹鋼
		襯膠
16	泵體	鋁合金	2
		鑄鐵
		不銹鋼
		襯膠
17	閥球	不銹鋼	4
18	進水管	鋁合金	1
		鑄鐵
		不銹鋼
		襯膠
19	底座	HT200 槽鋼	1
20	螺栓	Q235-A	8
21	閥口座	氯丁橡膠丁晴橡膠	4
22	螺栓	Q235-A	4
23	螺栓	Q235-A	4
24	壓板	A3	4

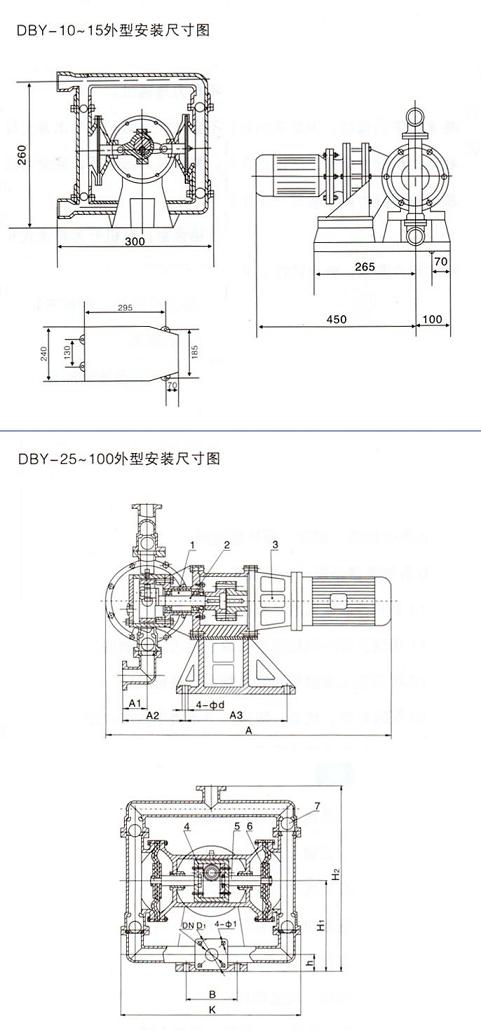

DBY系列電動隔膜泵（安裝尺寸）

型號	A	A1	A2	A3	B	K	DN	D1	Φ1	Φd	h	H1	H2
DBY-25	900	75	160	300	180	550	25	75	11	17.5	110	315	620
DBY-40	900	75	160	300	180	550	40	100	14	17.5	110	315	620
DBY-50	960	140	250	370	240	550	50	110	14	17.5	85	360	820
DBY-65	960	140	250	370	240	550	65	130	14	17.5	85	360	820
DBY-80	900	110	0	700	390	800	80	150	17.5	17.5	130	470	980
DBY-100	900	110	0	700	390	800	100	150	17.5	17.5	130	470	980

DBY系列電動隔膜泵(使用方法)：

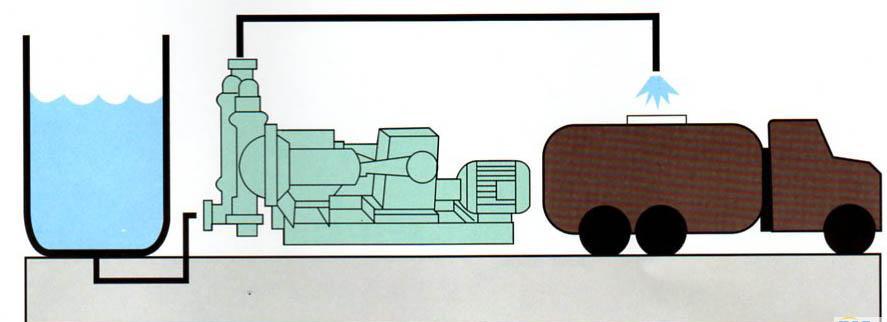

將液體A容器抽送到B容器可用此法

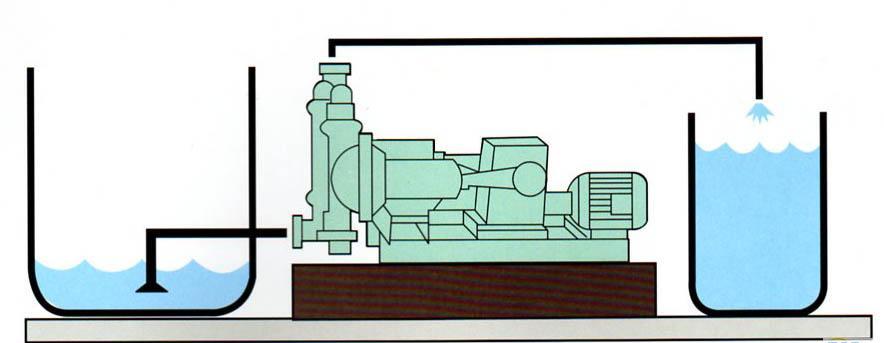

高粘稠液體可采用此方法將液體位提高，使液料容易抽

注意事項
1.泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。
2.應及時加油，保持潤滑系統正常運轉。
3.泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。
4.被輸送的介質及其溫度應在泵材允許范圍內。
5.對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈泵內積物，以免再開時損壞。
